蚀刻工艺如何降低装配难度
发表时间：2026-09-21 14:34

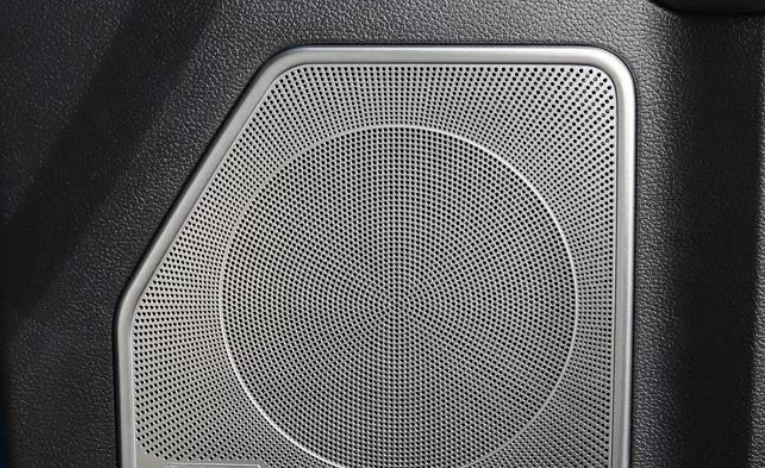

喇叭网不只是一个装饰件，它需要与门板、扬声器单元、内饰面板精确配合，任何变形或尺寸偏差都可能导致装配缝隙过大、异响、甚至装不上。不同装配方式对喇叭网的平面度、孔位精度、结构强度有不同要求。化学蚀刻工艺因其无应力变形、平板度好、可集成装配特征等特点，在喇叭网的装配结构设计上具有明显优势。
汽车喇叭网常用的装配方式：
根据车型和位置不同，喇叭网的装配方式主要有以下几种。一是卡扣装配，在喇叭网上预留卡扣孔或卡扣柱，与门板上的卡扣座配合，装配效率高，便于售后拆卸；二是胶粘装配，在喇叭网背面涂胶，直接粘贴在门板或仪表台上，适合曲面较大、卡扣难以布置的位置；三是焊接装配，通过超声波焊接或热铆接将喇叭网固定在门板上，连接强度高但拆卸困难；四是螺接装配，通过螺丝将喇叭网固定在扬声器支架上，连接牢固但外观可能看到螺丝头。不同装配方式各有优劣，需根据内饰设计要求和装配工艺综合选择。
不同装配方式对喇叭网结构的要求：
不同装配方式对喇叭网的结构有不同要求。卡扣装配要求卡扣孔位精度高，孔位偏差过大会导致卡扣配合过松或过紧；同时要求喇叭网整体平整度好，否则卡扣受力不均容易断裂。胶粘装配要求喇叭网背面胶接区域平整，不能有蚀刻毛刺或变形，否则影响粘接强度；同时要求喇叭网尺寸稳定，温度变化时收缩率与门板接近。焊接装配要求喇叭网材料与门板材料相容性好，焊接区域不能有过多镂空，否则焊接时容易变形。无论哪种装配方式，喇叭网的平面度都是关键指标。
蚀刻工艺在装配结构设计上的优势：
化学蚀刻工艺在喇叭网的装配结构设计上有几个明显优势。一是无应力变形，蚀刻过程不施加机械力，板材不会产生加工应力，蚀刻后的喇叭网平整度高，能很好地贴合门板曲面，减少装配缝隙；二是孔位精度高，卡扣孔、定位孔等装配特征与声学孔同时蚀刻，孔位精度可达±0.05mm，卡扣配合精准，装配效率高；三是可集成装配特征，同一套菲林同时制作声学孔和装配孔，无需二次冲孔或机加工，降低后续工序成本；四是材料利用率高，可根据门板曲面优化排样，减少材料浪费。
我们的配套能力：
为配合客户的装配结构设计，我们提供从图纸评审到批量供货的全流程服务。设计阶段，我们可根据客户的装配方式和门板曲面，提出蚀刻工艺可行性建议，量产阶段，我们严格控制平面度和孔位精度，每批产品全检关键装配尺寸，确保装配一致性。新开发项目建议在设计初期就引入工艺评审，避免后期修改设计。
如果您正在为汽车喇叭网的装配结构设计而困扰，欢迎来图来样咨询。
汽车喇叭网常用的装配方式：
根据车型和位置不同，喇叭网的装配方式主要有以下几种。一是卡扣装配，在喇叭网上预留卡扣孔或卡扣柱，与门板上的卡扣座配合，装配效率高，便于售后拆卸；二是胶粘装配，在喇叭网背面涂胶，直接粘贴在门板或仪表台上，适合曲面较大、卡扣难以布置的位置；三是焊接装配，通过超声波焊接或热铆接将喇叭网固定在门板上，连接强度高但拆卸困难；四是螺接装配，通过螺丝将喇叭网固定在扬声器支架上，连接牢固但外观可能看到螺丝头。不同装配方式各有优劣，需根据内饰设计要求和装配工艺综合选择。
不同装配方式对喇叭网结构的要求：
不同装配方式对喇叭网的结构有不同要求。卡扣装配要求卡扣孔位精度高，孔位偏差过大会导致卡扣配合过松或过紧；同时要求喇叭网整体平整度好，否则卡扣受力不均容易断裂。胶粘装配要求喇叭网背面胶接区域平整，不能有蚀刻毛刺或变形，否则影响粘接强度；同时要求喇叭网尺寸稳定，温度变化时收缩率与门板接近。焊接装配要求喇叭网材料与门板材料相容性好，焊接区域不能有过多镂空，否则焊接时容易变形。无论哪种装配方式，喇叭网的平面度都是关键指标。
蚀刻工艺在装配结构设计上的优势：
化学蚀刻工艺在喇叭网的装配结构设计上有几个明显优势。一是无应力变形，蚀刻过程不施加机械力，板材不会产生加工应力，蚀刻后的喇叭网平整度高，能很好地贴合门板曲面，减少装配缝隙；二是孔位精度高，卡扣孔、定位孔等装配特征与声学孔同时蚀刻，孔位精度可达±0.05mm，卡扣配合精准，装配效率高；三是可集成装配特征，同一套菲林同时制作声学孔和装配孔，无需二次冲孔或机加工，降低后续工序成本；四是材料利用率高，可根据门板曲面优化排样，减少材料浪费。
我们的配套能力：
为配合客户的装配结构设计，我们提供从图纸评审到批量供货的全流程服务。设计阶段，我们可根据客户的装配方式和门板曲面，提出蚀刻工艺可行性建议，量产阶段，我们严格控制平面度和孔位精度，每批产品全检关键装配尺寸，确保装配一致性。新开发项目建议在设计初期就引入工艺评审，避免后期修改设计。
如果您正在为汽车喇叭网的装配结构设计而困扰，欢迎来图来样咨询。
