不锈钢蚀刻技术概述

　　

　　不锈钢蚀刻是通过化学或物理方法在金属表面形成精密图案的加工工艺。该工艺使用腐蚀性溶液溶解金属暴露区域，保留被防蚀层覆盖的部分。加工精度可达±0.01mm，最小线宽0.05mm。304、316不锈钢是常用基材，厚度范围0.03-2.0mm。

　　工艺流程分解

　　前处理：碱洗脱脂→酸洗除锈→水洗烘干

　　涂覆：滚涂/喷涂光刻胶，膜厚5-20μm

　　曝光：紫外光通过底片转移图案，能量300-500mj/cm²

　　显影：碳酸钠溶液溶解未固化胶膜

　　蚀刻：三氯化铁溶液，温度40-50℃，浓度28-32Be'

　　退膜：氢氧化钠溶液去除剩余光刻胶

　　技术参数对比

　　项目化学蚀刻激光蚀刻加工速度0.02mm/min500mm/s热影响区无0.1-0.3mm设备成本15-30万50-200万

　　典型应用领域

　　电子行业：手机SIM卡托、FPC补强板，电脑标牌，音响网，剃须刀网

　　医疗设备：手术器械刻度、植入体编号

　　工业零件：燃油喷嘴、传感器膜片

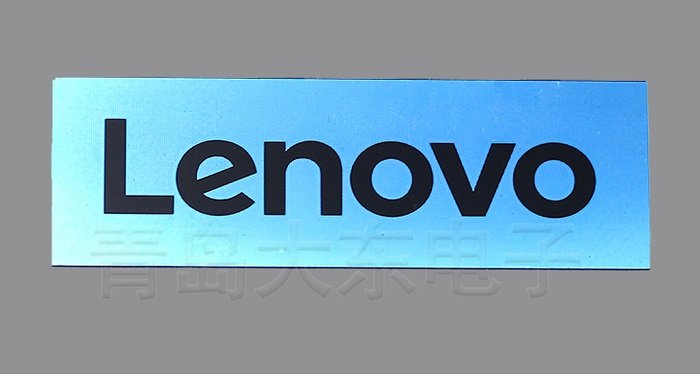

　　建筑装饰：电梯按键板、标识标牌

　　质量控制要点

　　蚀刻系数控制在1:1.2-1.5

　　侧壁角度保持70-85度

　　表面粗糙度Ra≤0.8μm

　　尺寸公差符合ISO2768-m级

　　环保处理方案

　　废水处理采用三级中和系统：

　　一级调节pH至3-4

　　二级添加硫化钠沉淀重金属

　　三级絮凝沉淀，出水COD<80mg/L

　　成本构成分析

　　材料占比38%(不锈钢基板27%、化学试剂11%) 人工占比22% 设备折旧18% 能耗12% 其他10%
