五金蚀刻技术说明

　　

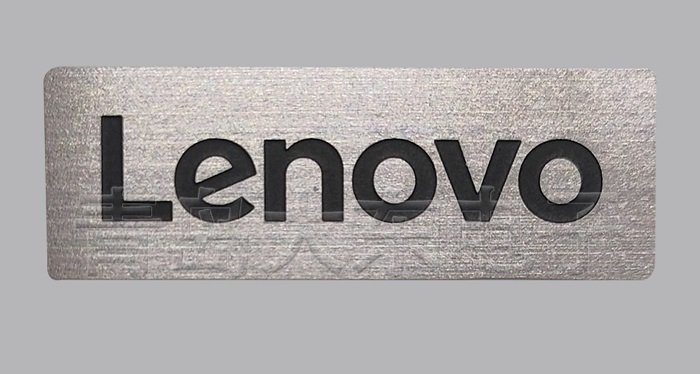

      五金蚀刻工艺原理与流程

　　化学蚀刻机理：

　　三氯化铁溶液浓度28-32Be'

　　蚀刻速率：0.02-0.05mm/min(304不锈钢)

　　温度控制范围40±2℃

　　五金蚀刻标准作业流程：

　　前处理：除油(pH值9-11)→水洗(电阻率≥15MΩ·cm)

　　曝光：UV能量300-400mJ/cm²

　　显影：碳酸钠溶液浓度1.0±0.2%

　　设备技术参数

　　设备类型关键参数控制标准喷淋蚀刻机压力0.25-0.35MPaDIN EN 12681恒温系统波动±0.5℃ISO 9001废水处理Cu²+≤0.5mg/LGB 8978-1996

　　精度控制指标

　　尺寸公差：

　　厚度≤1mm：±0.02mm

　　厚度>1mm：±0.05mm

　　表面质量：

　　Ra≤0.8μm(镜面蚀刻)

　　侧壁垂直度89-91°

　　典型应用数据

　　电子行业：

　　引线框架蚀刻精度±0.01mm

　　最小线宽0.05mm

　　汽车零部件：

　　燃油喷嘴流量孔公差±0.005mm

　　年产能200万件

　　质量检测方法

　　尺寸测量：

　　二次元影像仪重复精度±1μm

　　轮廓投影仪放大倍数50X

　　缺陷检测：

　　AOI检测速度0.5s/件

　　不良品判定标准IPC-A-600G
