蚀刻加工作为精密金属微细加工核心技术，依托化学蚀刻反应与参数精准调控，突破传统机械加工的精度与结构限制，实现微米级微细结构、密集微孔、复杂轮廓的无应力成型，广泛应用于电子元器件、汽车零部件、医疗器械、精密仪器、航空航天等高端制造领域。其核心技术价值体现在多材质适配、工艺参数闭环管控、尺寸精度把控、表面质量优化与全流程品质追溯，解决传统机械加工精细结构难成型、应力变形大、毛刺难去除的行业痛点，满足高端制造对精密金属部件的严苛加工需求。

　　一、蚀刻加工多材质适配及预处理标准

　　蚀刻加工可适配不锈钢、铝合金、铜合金、镍合金、钛合金等多种金属基材，不同材质对应专属蚀刻体系，全程遵循对应国标规范执行。不锈钢类选用无氯酸性蚀刻体系，适配强耐腐需求部件;铝合金采用磷酸基弱蚀体系，避免基材过蚀;铜合金采用硫酸-过氧化氢体系，保障导电部件精度;镍合金、钛合金则采用专用复合蚀刻液，适配高端特种部件加工。

　　基材预处理是保障蚀刻均匀性的核心前提，所有板材入厂后经光谱检测确认成分达标，再通过除油、碱洗、微蚀、活化四道工序，去除表面氧化皮、油污与杂质，将表面粗糙度控制在Ra≤0.15μm，释放板材内应力，杜绝后续蚀刻出现不均、过蚀、欠蚀问题，板材厚度覆盖0.03mm-3.0mm，满足超薄件与厚板件差异化需求。

　　二、蚀刻加工核心工艺及精度管控

　　蚀刻加工采用“感光成膜-精准曝光-化学蚀刻-脱膜清洗”标准化流程，全程实行参数闭环智能管控。感光成膜环节采用高精度干膜或湿膜，膜厚均匀控制在8-15μm，保障图案转移精度;曝光环节采用紫外平行光曝光机，定位精度±0.001mm，最小线宽与线距可达0.003mm，复杂图案还原度≥99.5%。

　　化学蚀刻环节根据材质调控参数，不锈钢蚀刻温度35-42℃，铝合金30-38℃，通过喷淋式蚀刻实现均匀反应，侧蚀率≤0.002mm，无机械加工应力与毛刺。加工全程搭载AI视觉在线检测系统，每秒采集200帧图像，检测精度达0.001mm，批量生产尺寸误差：超薄件≤±0.006mm，常规件≤±0.015mm，良品率稳定在99.3%以上。

　　三、蚀刻加工后处理及量化性能指标

　　蚀刻加工完成后，根据部件需求开展专项后处理。常规部件经脱膜、酸洗、纯水清洗、烘干处理，表面平整无残留;高端部件可叠加钝化、阳极氧化、镀镍等工艺，不锈钢部件钝化后表面硬度达HV380-420，耐摩擦性能大幅提升。

　　加工性能实行全量化管控，蚀刻深度精度±0.005mm，0.05-1.0mm深度可调;耐温范围-60℃至480℃，适配极端工况;耐腐性能按材质分级，316L不锈钢蚀刻件盐雾测试≥2500小时;环保指标符合RoHS、GB/T 21900-2020标准，蚀刻液循环回收率≥98%，重金属排放≤0.02mg/L，契合绿色制造要求。

　　四、蚀刻加工行业应用及技术升级方向

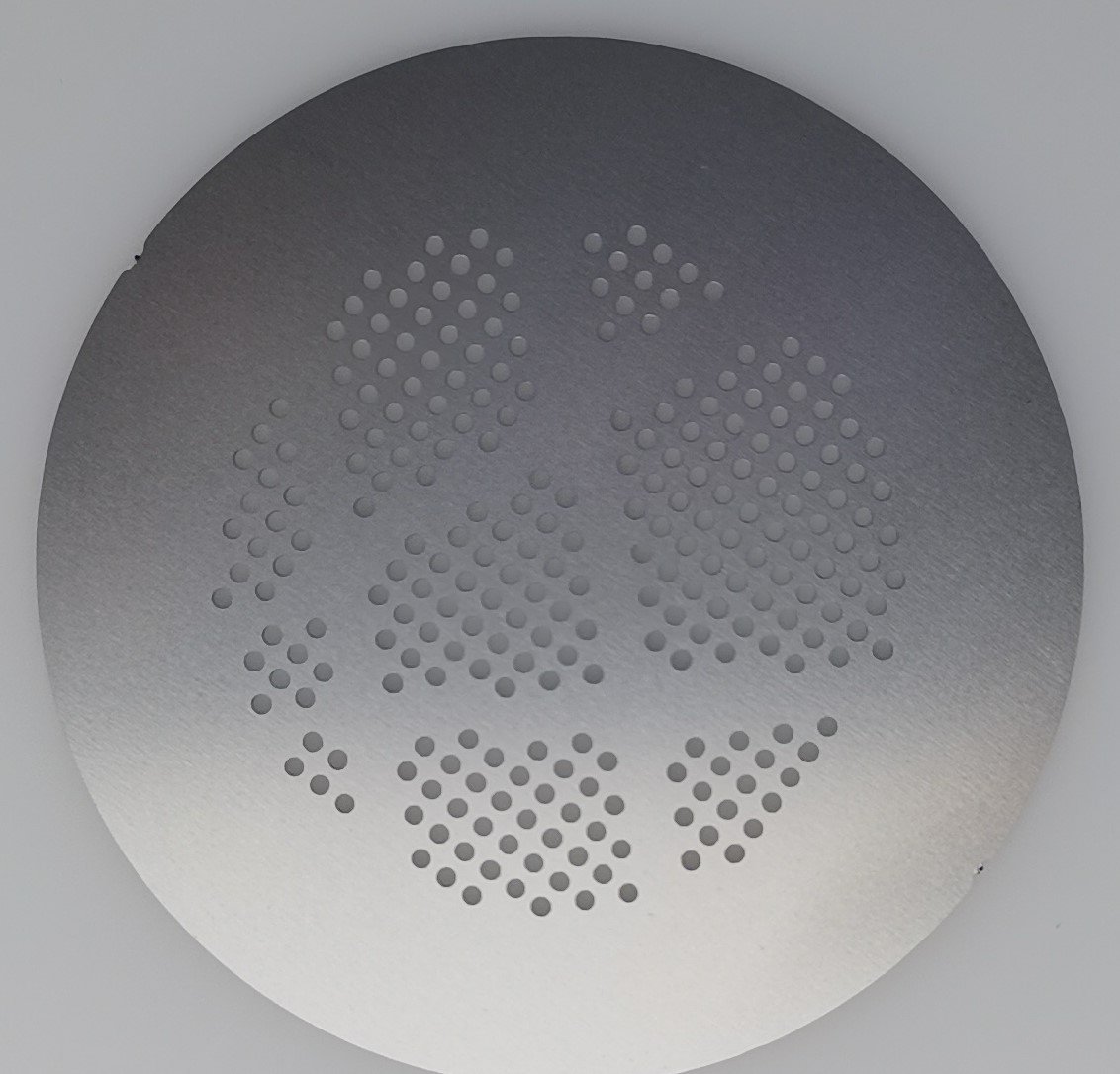

　　蚀刻加工凭借无应力、高精度、多材质适配优势，覆盖多领域高端需求。电子领域用于精密滤网、导电垫片，满足高密度封装要求;汽车领域用于电池散热片、传感器部件，耐高低温与腐蚀;医疗领域用于手术器械微细结构，符合生物相容性要求;航空航天领域用于轻量化特种部件，耐受极端环境。

　　当前蚀刻加工技术聚焦智能化与绿色化升级，集成数字孪生技术模拟蚀刻反应，生产周期缩短35%;低温蚀刻与废液循环技术降耗减排，兼顾小批量定制与大批量生产，打样周期压缩至3-5天。随着高端制造对精密化、无应力加工需求提升，蚀刻加工成为微细精密加工领域主流技术方案。
